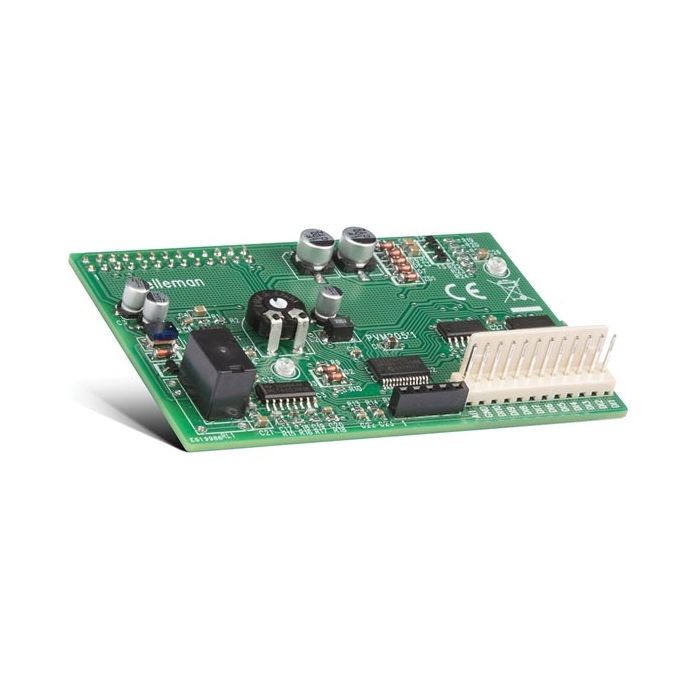

OSCILLOSCOOP EN LOGIC ANALYZER SHIELD VOOR RASPBERRY PI
€ 44,95
€ 37,15
Artikelnummer
WPSH206
- ArtikelnummerWPSH206
- MerkWHADDA
- Aantal 5+ € 42,70 € 35,29
U hebt een Raspberry Pi? Met dit shield krijgt u een digitale geheugenoscilloscoop!
Alle standaard eigenschappen van de oscilloscoop zijn aanwezig en de broncode wordt meegeleverd zodat u eigen applicaties kunt ontwikkelen.
Als bonus hebt u ook een 10-kanaals logic analyzer, een handig instrument om digitale signalen te meten.
Specificaties
- oscilloscoop:
- max. bemonsteringsfrequentie: 1MS/s
- bandbreedte van de ingangsversterker: 200kHz (-3dB)
- metingen tot: 100kHz
- ingangsimpedantie: 100kohm // 20pF
- max. ingangsspanning: 30Vp (AC + DC)
- ingangskoppeling: AC+DC
- AD-resolutie: 8 bits
- opnamelengte: 800 monsters
- bedrijfsmodi: Run, Single
- instelbare triggerniveau: in 254 stappen
- tijdbasisbereik: in 15 steppen, 5µs/divisie tot 200ms/divisie
- bereik ingangsgevoeligheids: in 6 stappen, 100 mV/divisie tot 5 V/divisie
- ingangsgevoeligheid: 3mV-displayresolutie
- weergave van de signaalmarkers voor tijd en spanning
- frequentieweergave (via markeringen)
- logic analyzer:
- aantal kanalen: 10
- opnamelengte: 10x800 monsters
- max. bemonsteringsfrequentie: 1MS/s
- max. ingangsspanning: 5VDC
-
Raspberry Pi is a trademark of the Raspberry Pi Foundation
-
Compatibel met RPi 4 (1,2, 4GB) en OS Raspbian desktop
