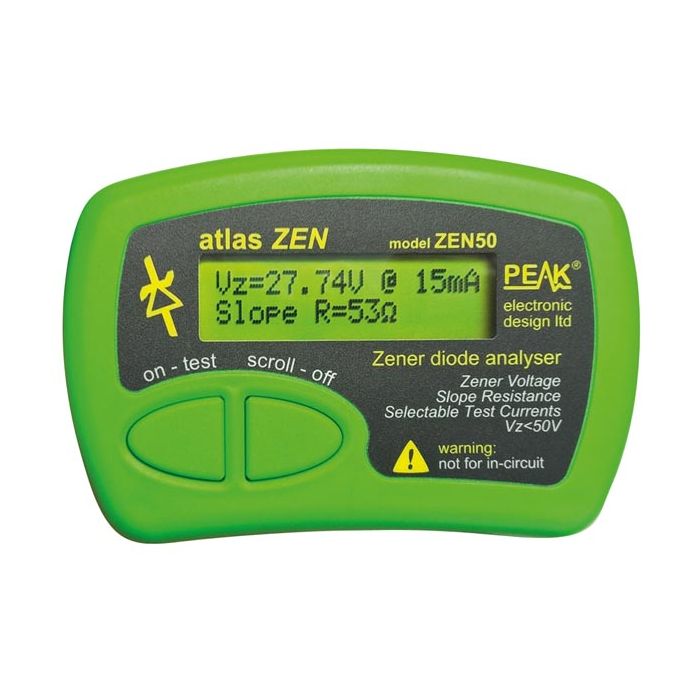

ZENER DIODE ANALYSER

€ 94,95 € 78,47
Artikelnummer
ZEN50
  • ArtikelnummerZEN50
  • MerkPEAK
  • Aantal 3+   € 85,45 € 70,62
Print deze pagina Print deze pagina

Kenmerken

  • test zenerdiodes, lawinediodes, VDR, TVS, ledstrips (max. 50 V)
  • meet doorslagspanning (0.00 V tot 50.00 V) met een resolutie tot 20 mV
  • vertraagde of onmiddellijke analyse (voor handenvrije werking)
  • ondersteunt de meeste zener-, avalanche- en referentiediodes van 0 V tot 50 V
  • ideaal voor het testen van VDR, TVS en andere spanningsbeveiligers
  • instelbare meetstromen: 2 mA, 5 mA, 10 mA, 15 mA
  • korte werkcyclus, beperkt het opwarmen van de component, zelfs bij het testen bij 50 V en 15 mA
  • 1 x AAA-alcalinebatterij (meegelev.)
  • lange levensduur van de batterij en optimale meetomstandigheden, zelfs wanneer de batterijspanning lager is dan 1.0 V
  • continue weergave van de meetresultaten (tot 3 keer per seconde bijgewerkt)
  • datahold-functie, om weergegeven waarden vast te houden, zelfs als de component is gewist
  • vergulde krokodillenklemmen
  • handleiding beschikbaar (Engels - Duits - Italiaans)

Specificaties

  • specification summary at 20-25 °C (68-77 °F) unless otherwise specified
  • weerstand: 0.0 V - 50.0 V
  • capaciteit: 2mA, 5mA, 10mA, 15mA
  • inductie: ± 1 % ± 0.2 mA
  • piekspanning bij open schakeling (VOC): ± 1% ± 40 mV
  • piekstroom bij kortsluiting (ISC): 20 mV - 40 mV
  • nauwkeurigheid meetbereik: -1.5% ~ +1.5%
    • 60 V pulsed DC satisfies lower limit of 75 V(DC) for Low Voltage Directive 2006/95/EC
  • zuiverheid van de sinus: 35 mA
  • werkcyclus:
    • min: 0.1%
    • max: 5%
    • typical: 1%
    • duty cycle of test current designed to keep power dissipation of Zener under test to very low levels
  • batterijspanning: ± 50 V
  • bereik hellingsweerstand:
    • Iz = 2 mA: 0-8000 Ohm
    • Iz = 5 mA: 0-3200 Ohm
    • Iz = 10 mA: 0-1600 Ohm
    • Iz = 15 mA: 0-1000 Ohm
  • resolutie van de hellingsweerstand:
    • Iz = 2 mA: 5 Ohm
    • Iz = 5 mA: 2 Ohm
    • Iz = 10 mA: 1 Ohm
    • Iz = 10 mA: 1 Ohm
  • nauwkeurigheid hellingsweerstand:
    • Iz = 2 mA: ±1% ±10 Ohm
    • Iz = 5 mA: ±1% ±4 Ohm
    • Iz = 10 mA: ±1% ±2 Ohm
    • Iz = 15 mA: ±1% ±2 Ohm
  • slope resistance current span: (Iz-50%) to (Iz+50%)
  • meetmethode hellingsweerstand:
    • differentiatiecurve: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
    • meetfrequentie: 3 Hz
    • auto-off period: 60 sec.
  • batterij:
    • type: 1 x AAA alkalinebatterij
    • spanningsbereik: 0.9 V - 1.6 V
    • waarschuwing lage batterijspannin: 1.0 V ± 0.05 V
  • werktemperatuur: 10-40 °C
  • afmetingen (zonder kabels): 103 x 70 x 20 mm
  • gewicht: 98 g
  • materialen: plastic, glas en metaal
