HIGH POWER MOSFET (IRF540NS) MODULE - 3 KANALEN

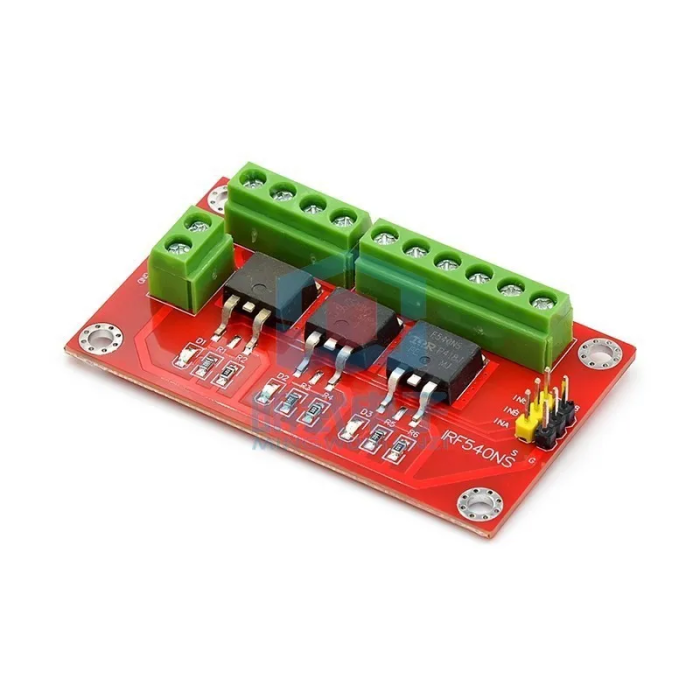

IRF540 3-kanaals MOSFET Aandrijfmodule – Hoge Stroom voor Arduino

Productomschrijving

De IRF540 3-kanaals MOSFET-aandrijfmodule is een krachtige elektronische schakelmodule waarmee je eenvoudig hoge stromen kunt schakelen via een microcontroller zoals een Arduino. Dankzij de drie onafhankelijke MOSFET-kanalen kunnen belastingen zoals krachtige LED-verlichting, motoren, ventilatoren, pompen en servo's betrouwbaar worden aangestuurd zonder gebruik van mechanische relais.

De module werkt als een elektronische schakelaar en biedt een snelle, stille en slijtagevrije oplossing voor het schakelen van gelijkspanningsbelastingen tot 40V. Elk kanaal beschikt over een status-LED die de schakelstatus duidelijk weergeeft.

Toepassingen

• Arduino-projecten
• Domotica en automatisering
• LED-verlichting met hoog vermogen
• DC-motoren en ventilatoren
• Pompen en elektromagnetische belastingen
• Servo- en actuatorbesturing
• Vervanging van traditionele relais

Werking

Sluit een voedingsspanning tot maximaal 40V DC aan op de VIN- en GND-aansluitingen. De drie MOSFET-kanalen worden afzonderlijk aangestuurd via de INA, INB en INC ingangen.

• Hoog signaal (5V) op een ingang: het betreffende kanaal schakelt naar GND en de bijbehorende status-LED brandt.
• Laag signaal (0V) op een ingang: het kanaal wordt uitgeschakeld en de status-LED gaat uit.

Belangrijke opmerking

Deze module is ontworpen voor gebruik met 5V-microcontrollers. Gebruik met 3,3V-microcontrollers wordt niet ondersteund en kan leiden tot een niet-functionerende schakeling.

Specificaties

• Model: IRF540 3-kanaals MOSFET Module
• Aantal kanalen: 3
• MOSFET-type: IRF540
• Voedingsspanning: maximaal 40V DC
• Maximale stroom: 10A
• Bedrijfstemperatuur: -20°C tot +60°C
• Afmetingen: 68 × 40 × 14 mm
• Gewicht: 22 gram

Inhoud verpakking

• 1 × IRF540 3-kanaals MOSFET Aandrijfmodule

Ideaal voor het veilig en efficiënt schakelen van hogere belastingen vanuit een Arduino of andere 5V-microcontrollerprojecten.
