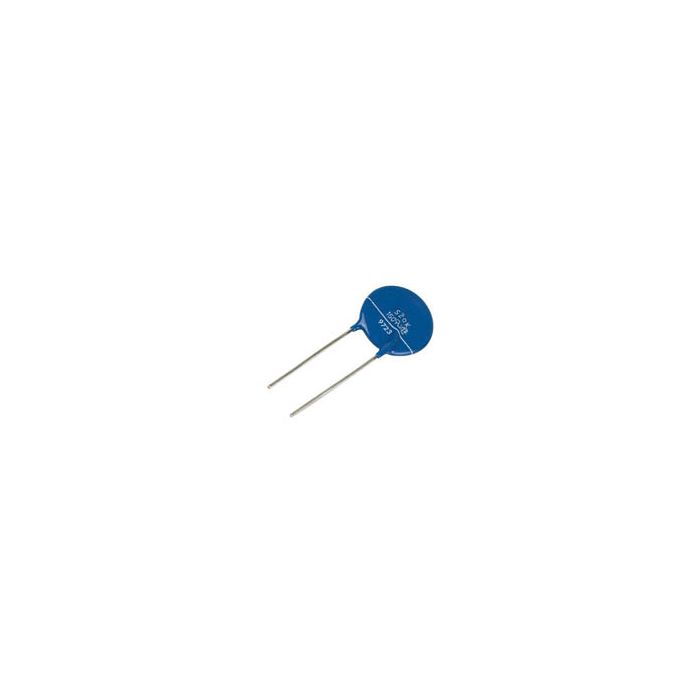

VARISTOR 275VAC/350VDC 1200A 9MM

€ 1,09 € 0,90
Artikelnummer
VDR275/07
  • ArtikelnummerVDR275/07
  • MerkBrand
  • Aantal 10+   € 0,98 € 0,81
Print deze pagina Print deze pagina

Features

• Round varistor element, wired
• Epoxy resin coating, flame retardant to UL94V-0
• No derating up to 85°C ambient temperature
Technical Specifications

Storage Temperature: -40...+125°C
Temperature Range: -40...+85°C
Test Voltage, Min.: 2500Vrms
Insulation Resistance, Min.: 10MOhm
Response Time, Max.: 25ns

Part Nr. URMS Udc UV DUV US
  [V AC] [V DC] [V] [%] [V]
S_K11 11 14 18 ±10 36
S_K25 25 31 39 ±10 77
S_K30 30 38 47 ±10 93
S_K50 50 65 82 ±10 135
S_K60 60 85 100 ±10 165
S07K130 / VDR130/07
130 170 205 ±10 340
S_K230 230 300 360 ±10 595
S_K250 250 320 390 ±10 650
S_K275 275 350 430 ±10 710
S_K300 300 385 470 ±10 775
S_K420 420 560 680 ±10 1120
S_K460 460 615 751 ±10 1240
URMS = AC Operating, Max., Udc = DC Operating Voltage, Max., UV = Varistor Voltage (1mA), DUV = Tolerance of Varistor Voltage, US = Max. Clamping Voltage


Part Nr. IMax. EMax. PMax. Ctyp.
  [A] [J] [W] [pf]
S05K11 100 0,3 0,01 1750
S05K25 / VDR25/05
100 0,7 0,01 850
S07K25 / VDR25/07
250 1,6 0,02 1400
S10K25 / VDR25
500 3,7 0,05 3200
S05K30 / VDR30/05
100 0,9 0,01 720
S07K30 / VDR30/07
250 2,0 0,02 1200

S10K30 / VDR30

500 4,4 0,05 2750
S10K50
2500 8,4 0,4 950
S05K60 400 2,2 0,1 250
S07K60 1200 4,8 0,25 480
S10K60 2500 10,0 0,40 870
S07K130 / VDR130/07
1200 9,5 0,25 245
S05K230 400 7,2 0,10 70
S07K230 / VDR230/07
1200 17,0 0,25 130
S10K230 / VDR230
2500 36,0 0,40 265
S14K230 4500 60,0 0,60 530
S05K250 / VDR250/05
400 8,5 0,1 65
S07K250 / VDR250/07
1200 19,0 0,25 105
S10K250 / VDR250/10
2500 38,0 0,4 245
S14K250 / VDR250
4500 65,0 0,6 490
S20K250 / VDR250/2
8000 140,0 1,0 940
S05K275 / VDR275/05
400 8,6 0,10 60
S07K275 / VDR275/07
1200 21,0 0,25 110
S10K275 / VDR275/10
2500 43,0 0,4 220
S14K275 / VDR275
4500 71,0 0,8 440
S05K300 / VDR300/05
400 9,6 0,10 55
S07K300 / VDR300/07
1200 23,0 0,25 100
S10K300 / VDR300/10
2500 47,0 0,4 200
S14K300 / VDR300
4500 76,0 0,6 400
S20K300 8000 173,0 1,0 780
S20K420 / VDR420/2
8000 175,0 1,0 550
S20K460 8000 195,0 1,0 500
IMax. = Peak Current (8/20µs), Max., EMax. = Energy Absorption, Continuously Rated, Max., PMax. = Max. Dissipation Power, Ctyp. = Typical Capacitance
Dimensions

Part Nr. e±1 a±1 bMax. sMax. hMax. lMin. d±0,05
        [mm]
S05K11 5,0 1,2 7,0 3,3 8,5 25,0 0,6
S05K25 / VDR25/05
5,0 1,3 7,0 3,6 8,5 25,0 0,6
S07K25 / VDR25/07
5,0 1,3 9,0 3,7 11,0 25,0 0,6
S10K25 / VDR25
7,5 1,6 12,0 4,2 14,5 25,0 0,8
S05K30 / VDR30/05
5,0 1,5 7,0 3,6 8,5 25,0 0,6
S07K30 / VDR30/07
5,0 1,5 9,0 3,7 11,0 25,0 0,6
S10K30 / VDR30
7,5 1,7 12,0 4,4 14,5 25,0 0,8
S10K50 7,5 1,4 12,0 3,9 14,5 25,0 0,8
S05K60 5,0 1,2 7,0 3,3 8,5 25,0 0,6
S07K60 5,0 1,2 9,0 3,3 11,0 25,0 0,6
S10K60 7,5 1,4 12,0 4,0 14,5 25,0 0,8
S07K130 / VDR130/07
5,0 1,6 9,0 3,6 11,0 25,0 0,6
S05K230 5,0 1,8 7,0 4,0 8,5 25,0 0,6
S07K230 / VDR230/07
5,0 1,8 9,0 4,0 11,0 25,0 0,6
S10K230 / VDR230
7,5 2,0 12,0 4,7 14,5 25,0 0,8
S14K230 7,5 2,0 15,5 4,7 18,5 25,0 0,8
S05K250 / VDR250/05
5,0 1,8 7,0 4,2 8,5 25,0 0,6
S07K250 / VDR250/07
5,0 1,8 9,0 4,2 11,0 25,0 0,6
S10K250 / VDR250/10
7,5 2,0 12,0 4,8 14,5 25,0 0,8
S14K250 / VDR250
7,5 20,0 15,5 4,8 18,5 25,0 0,8
S20K250 / VDR250/2
10,0 2,2 21,5 5,3 25,5 25,0 1,0
S05K275 / VDR275/05
5,0 2,0 7,0 4,3 8,5 25,0 0,6
S07K275 / VDR275/07
5,0 2,0 9,0 4,4 11,0 25,0 0,8
S10K275 / VDR275/10
7,5 2,2 12,0 5,0 14,5 25,0 0,8
S14K275 / VDR275
7,5 2,2 15,2 5,0 18,5 25,0 0,8
S05K300 / VDR300/05
5,0 2,1 7,0 4,5 8,5 25,0 0,6
S07K300 / VDR300/07
5,0 2,1 9,0 4,5 11,0 25,0 0,6
S10K300 / VDR300/10
7,5 2,3 12,0 5,1 14,5 25,0 0,8
S14K300 / VDR300
7,5 2,3 15,5 5,2 18,5 25,0 0,8
S20K300 10,0 2,1 21,5 5,6 25,5 25,0 1,0
S20K420 / CDR420/2
10,0 3,1 21,5 6,5 26,0 25,0 1,0
S20K460 10,0 3,3 21,5 6,8 26,0 25,0 1,0
Norms
IEC60068-1, IEC60068-2-3, CECC42000
