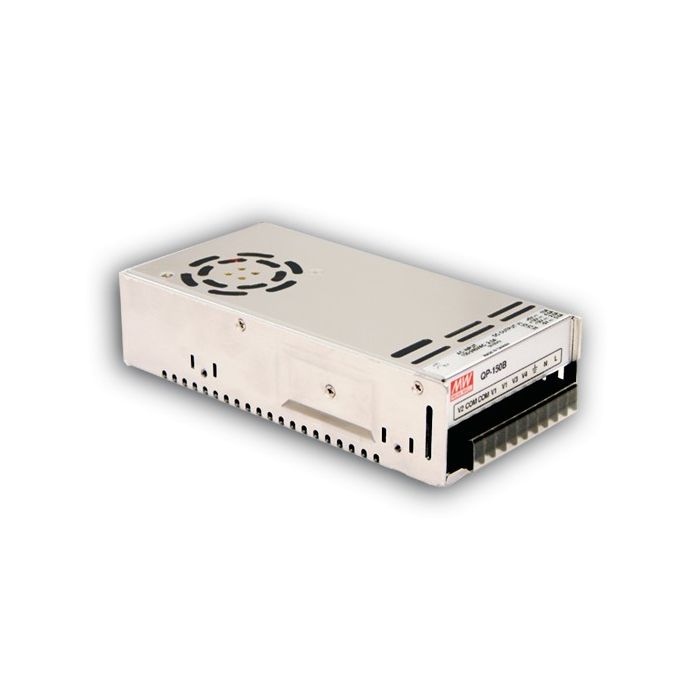

GESCHAKELDE VOEDING 152W QUAD OUTPUT +5/+15/+24/-15V 10/3/2/0.6A
€ 115,00
€ 95,04
Artikelnummer
QP150F
- ArtikelnummerQP150F
- MerkMEANWELL
- Aantal 3+ € 109,24 € 90,28
Universal AC input / Full range
Built-in active PFC function, PF>0.95
Protections: Short circuit / Over load / Over voltage
Forced air cooling by built-in DC fan
CH4: Polarity is selectable
Fixed switching frequency at 100KHz
MODEL QP-150F
OUTPUT:
DC VOLTAGE +5V - +15V - -24V - -15V
RATED CURRENT 15A - 4A - 2A - 0.6A
CURRENT RANGE 3 ~ 15A - 0 ~ 5A - 0.4 ~ 3A - 0 ~ 1A
RATED POWER 152W
RIPPLE & NOISE (max.) 120mVp-p - 150mVp-p - 200mVp-p - 150mVp-p
OUTPUT VOLTAGE ADJ. RANGE CH1: 4.75 ~ 5.5V CH2: 14.3 ~ 16.5V
VOLTAGE TOLERANCE +/-3.0% - +/-3.0% - +/-6% - +/-5.0%
LINE REGULATION +/-1.0% - +/-1.0% - +/-2.0% - +/-1.0%
LOAD REGULATION +/-2.0% - +/-2.0% - +/-6.0% - +/-2.0%
SETUP, RISE TIME 800ms, 50ms/230VAC
HOLD UP TIME (Typ.) 24ms/230VAC at full load
INPUT:
VOLTAGE RANGE 90 ~ 264VAC
FREQUENCY RANGE 47 ~ 63Hz
EFFICIENCY(Typ.) 78%
AC CURRENT (Typ.) 0.75A/230VAC
INRUSH CURRENT (Typ.) COLD START 40A/230VAC
LEAKAGE CURRENT <3.5mA / 240VAC
PROTECTION:
OVER LOAD 105 ~ 150% rated output power
Protection type : Hiccup mode, recovers automatically after fault condition is
OVER VOLTAGE CH1: 5.75 ~ 6.75V CH2: 17.25 ~ 20.25V
Protection type : Hiccup mode, recovers automatically after fault condition is removed
Dimensions 199*99*50mm (L*W*H)
Built-in active PFC function, PF>0.95
Protections: Short circuit / Over load / Over voltage
Forced air cooling by built-in DC fan
CH4: Polarity is selectable
Fixed switching frequency at 100KHz
MODEL QP-150F
OUTPUT:
DC VOLTAGE +5V - +15V - -24V - -15V
RATED CURRENT 15A - 4A - 2A - 0.6A
CURRENT RANGE 3 ~ 15A - 0 ~ 5A - 0.4 ~ 3A - 0 ~ 1A
RATED POWER 152W
RIPPLE & NOISE (max.) 120mVp-p - 150mVp-p - 200mVp-p - 150mVp-p
OUTPUT VOLTAGE ADJ. RANGE CH1: 4.75 ~ 5.5V CH2: 14.3 ~ 16.5V
VOLTAGE TOLERANCE +/-3.0% - +/-3.0% - +/-6% - +/-5.0%
LINE REGULATION +/-1.0% - +/-1.0% - +/-2.0% - +/-1.0%
LOAD REGULATION +/-2.0% - +/-2.0% - +/-6.0% - +/-2.0%
SETUP, RISE TIME 800ms, 50ms/230VAC
HOLD UP TIME (Typ.) 24ms/230VAC at full load
INPUT:
VOLTAGE RANGE 90 ~ 264VAC
FREQUENCY RANGE 47 ~ 63Hz
EFFICIENCY(Typ.) 78%
AC CURRENT (Typ.) 0.75A/230VAC
INRUSH CURRENT (Typ.) COLD START 40A/230VAC
LEAKAGE CURRENT <3.5mA / 240VAC
PROTECTION:
OVER LOAD 105 ~ 150% rated output power
Protection type : Hiccup mode, recovers automatically after fault condition is
OVER VOLTAGE CH1: 5.75 ~ 6.75V CH2: 17.25 ~ 20.25V
Protection type : Hiccup mode, recovers automatically after fault condition is removed
Dimensions 199*99*50mm (L*W*H)
