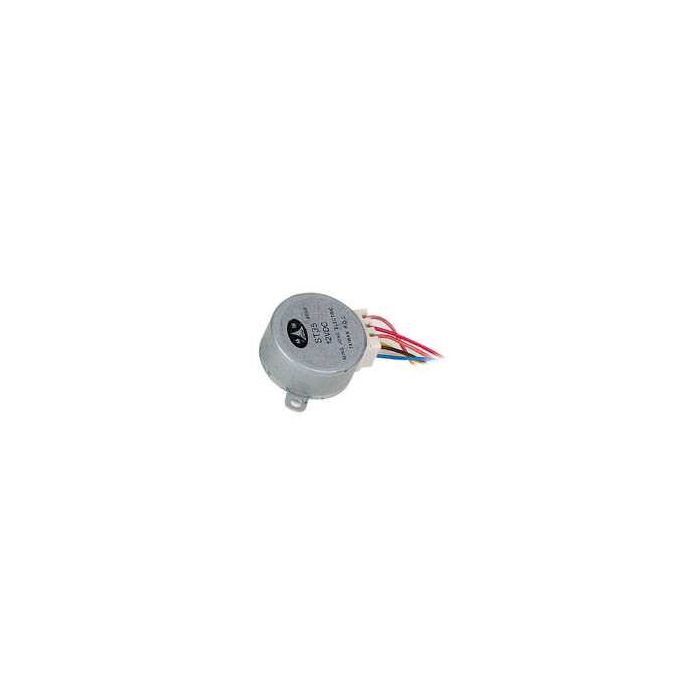

STAPPENMOTOR 12VDC 85 STAPPEN

Kenmerken

toepassingen:
kantoormachines
automatisch gestuurde machines
2-weg airconditioning

Specificaties

weerstand: 170 ohm
nom. spanning: 12 Vdc
stroom: 60 mA
impedantie: 200 ohm
fase: 4
hoek van de stap / stap: 7.5° / 48
verminderingsratio: 1/85
detent torque: 500 gf.cm
pull-in torque: 650 gf.cm
max. starting pulse rate: 350 pps
max. slewing pulse rate: 800 pps
temperatuurbereik: 45 °C
ruis: 40 dB
kabel: 450 mm AWG 1007#26
terminal: JST SXH-001T-P0.6
isolatiesterkte: AC 600 V - afsluitstroom 1 sec.: 10 mA
kleuren:
1: B1: roze
2: A1: oranje
3: A2: geel
4: B2: blauw
5: GND: rood
6: GND2 (for MOTS2): bruin
