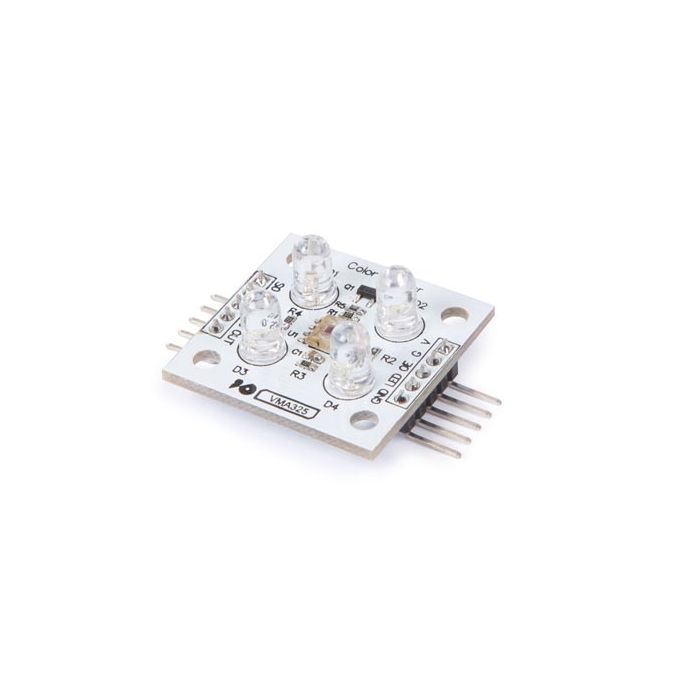

KLEURENSENSOR TCS3200

De TCS230 detecteert de kleurintensiteit met behulp van een reeks 8 x 8 fotodiodes. Met een frequentieregelaar worden de uitlezingen van de fotodiodes omgezet in een blokgolf met een frequentie die evenredig is aan de lichtintensiteit. Met het Arduino board kunt u de blokgolfuitgang uitlezen en de kleur.

Kenmerken

• hoge resolutie conversie van lichtintensiteit naar frequentie
• programmeerbare kleur en full-scale uitvoerfrequentie
• communiceert rechtstreeks met een microcontroller
• voedingsspanning 2.7 V tot 5.5 V
• uitschakelfunctie
• niet-lineaire fout 0.2% bij 50 kHz
• stabiele temperatuurcoëfficient 200 ppm/°C

Specificaties

• S0-S1: selectie schaalfactor van de uitgangsfrequenties
• S2-S3: selectie van het type fotodiodes
• OUT: uitgangsfrequentie
• OE: output frequency enable pin (active low), can be impending when using
