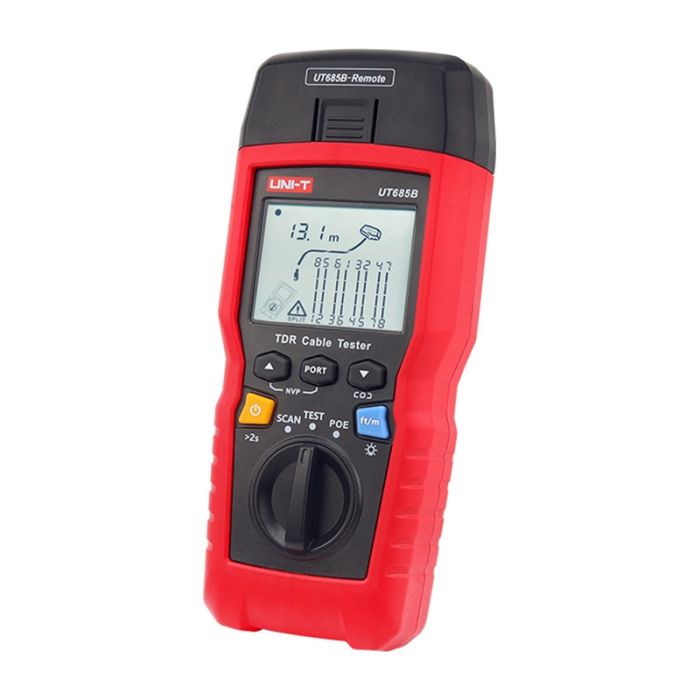

Uni-T UT685B KIT Kabeltester – Netwerk- en Bekabelingsdiagnose

De Uni-T UT685B KIT is een multifunctionele kabeltester voor het installeren, onderhouden en diagnosticeren van laagspanningsnetwerken. Het apparaat ondersteunt een breed scala aan kabeltypen en biedt uitgebreide meet- en detectiefuncties voor zowel netwerk- als coaxiale bekabeling.

Dankzij de combinatie van TDR-functionaliteit, PoE-detectie en kabeltracking is dit een complete oplossing voor netwerk- en installatietechnici.

Ondersteuning voor meerdere kabeltypen

De UT685B KIT is geschikt voor verschillende soorten bekabeling:

• UTP, FTP en SSTP twisted-pair kabels

• Coaxkabels (50 Ω / 75 Ω / 93 Ω)

• Telefoonlijnen (RJ11)

Met geïntegreerde RJ45-, RJ11- en coaxconnectoren is het gebruik eenvoudig en zijn extra adapters meestal niet nodig.

Kabelmeting en foutdetectie

De tester biedt uitgebreide functies voor het analyseren van bekabeling:

• Lengtemeting van kabels (2,5 tot 500 m)

• Foutdetectie in bekabeling

• Kabelmapping en identificatie van aansluitfouten

• TDR-gebaseerde analyse voor nauwkeurige lokalisatie

De meetnauwkeurigheid bedraagt ±4% of 0,6 m met een resolutie van 0,3 m.

Netwerk- en PoE-diagnose

De UT685B KIT ondersteunt netwerkdiagnose op verschillende niveaus:

• Identificatie van Ethernetpoorten (10M / 100M / 1000M)

• PoE-detectie volgens 802.3af / at / bt standaarden

• Poort-flashfunctie voor eenvoudige kabelidentificatie

Hierdoor kan snel worden bepaald welke kabel of poort in een netwerk actief is.

Veilig en praktisch gebruik

Het apparaat is ontworpen voor dagelijks professioneel gebruik en beschikt over:

• NCV-functie (contactloze spanningsdetectie)

• Ingangsbeveiliging tot 70 V DC

• Automatische uitschakeling na circa 10 minuten

• Duidelijke statusweergave en foutmeldingen

Deze functies verhogen de veiligheid tijdens werkzaamheden aan actieve netwerken.

Gebruiksvriendelijk display

Het 2,8” LCD-display biedt duidelijke en overzichtelijke weergave van meetresultaten en systeemstatus. Dit maakt het eenvoudig om snel diagnoses te stellen, zelfs in complexe netwerkomgevingen.

Compact en mobiel ontwerp

De UT685B KIT wordt geleverd als complete set met accessoires en is ontworpen voor mobiel gebruik in het veld. Dankzij de batterijvoeding en compacte behuizing is het apparaat eenvoudig mee te nemen en direct inzetbaar.

Inhoud van de verpakking

• Uni-T UT685B KIT kabeltester

• Ontvanger/probe

• RJ45-adapterkabel

• RJ11-adapterkabel

• RJ11-adapterkabel met krokodillenklemmen

• F-connector naar F-connector koppeling

• 4 × AAA batterijen

• Gebruikershandleiding

Belangrijkste kenmerken

• TDR kabeltester voor netwerk- en coaxdiagnose

• Ondersteuning voor UTP, FTP, SSTP en coaxkabels

• Lengtemeting tot 500 m

• Kabelmapping en foutdetectie

• PoE-detectie (802.3af/at/bt)

• Ethernet poorttest (10/100/1000 Mbps)

• Port flash functie voor kabelidentificatie

• NCV contactloze spanningsdetectie

• 2,8” LCD-display

• Automatische uitschakeling

Technische specificaties
