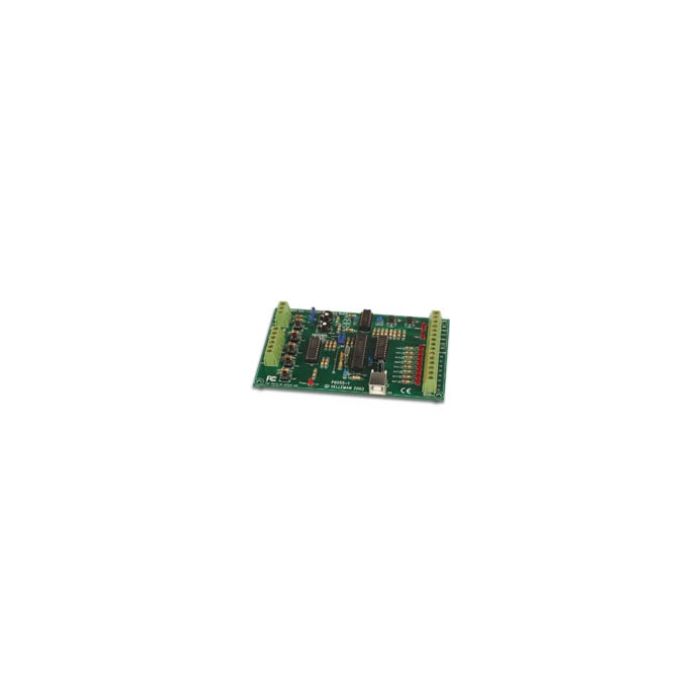

USB EXPERIMENT INTERFACE BOARD

De K8055 interfacekaart heeft 5 digitale ingangskanalen en 8 digitale uitgangskanalen. Bovendien beschikt u over twee analoge ingangen en twee analoge uitgangen met 8-bit resolutie. U kunt het aantal ingangen/uitgangen verder uitbreiden door max. 4 kaarten aan te sluiten op de USB connectors van uw pc. Alle communicatieroutines zitten in een Dynamic Link Library (DLL). U kunt op maat gemaakte Windows (98SE, 2000, Me, XP) toepassingen schrijven in Delphi, Visual Basic, C++ Builder of om het even welk ander 32-bit ontwikkelingstool voor Windows die een DLL kan oproepen.

Kenmerken
DIAGNOSTISCHE SOFTWARE / TESTSOFTWARE:
afzonderlijke uitgangs- / ingangstest
clear all / set all\'-functie
tellerfunctie op ingangen 1 en 2 met regelbare ontdendering (max 2KHz afhankelijk van de totale ingangs-/uitgangsbelasting)
analoge uitgang met schuifregelaars
analoge ingang met bargraph aanduiding
minimum systeemvereisten:
CPU: Pentium-klasse
USB1.0 aansluiting of hoger
Windows 98SE of hoger (uitgezonderd Win NT)
cd-romspeler en muis
bestaat ook in gemonteerde versie: VM110

Specificaties
5 digitale ingangen (0 = aarde, 1= open) (toestel is uitgerust met testknoppen)
2 analoge ingangen met verzwakkings- en versterkingsoptie (interne testaansluiting +5V is voorzien)
8 digitale open-collector uitgangsschakelaars (max 50V/100mA) (LED aanduiding)
2 analoge uitgangen:
0 tot 5V, uitgangsweerstand 1K5
PWM 0 tot 100% open-collector uitgangen max 100mA / 40V (LED aanduidingen)
gemiddelde conversietjid: 20ms per commando
voeding via USB: ongeveer 70mA
diagnostische software met ingebouwde DLL communicatiemogelijkheid
afmetingen: 145 x 88 x 20mm
