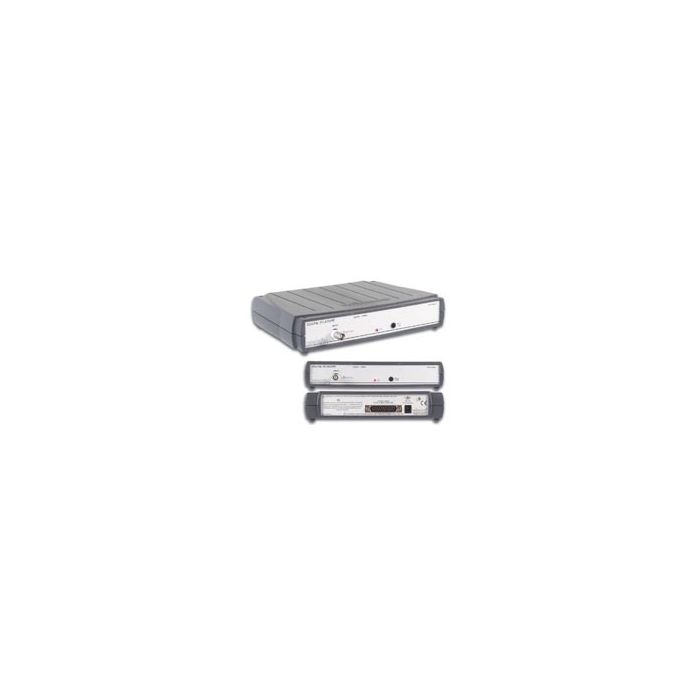

DIGITALE GEHEUGENOSCILLOSCOOP MET 1 KANAAL

De K8031 is een digitale geheugen oscilloscoop die als uitlezing van signalen een computer gebruikt. Alle standaard oscilloscoop functies zijn aanwezig in het bijgeleverde Windows-programma. De bedieningen zien eruit als een normale oscilloscoop. De aansluiting gebeurt door de parallelle poort van de computer en is volledig optisch gescheiden van de computer.


Kenmerken
algemeen:
1 kanaal
ingangsimpedantie: 1Mohm / 30pF
frequentierespons: 0Hz tot 12MHz (± 3dB)
markers voor spanning, tijd en frequentie
verticale resolutie: 8 bit
automatische setup functie
optisch gescheiden van de computer
opname en weergave van beeld en gegevens
voedingsspanning: 9 - 10VDC / 500mA
afmetingen: 230 x 165 x 45mm
gewicht: 400g
minimale systeemvereisten:
IBM compatibele PC
Windows 95, 98, ME, (Win2000 of NT indien mogelijk)
SVGA displaykaart (min. 800x600)
muis
vrije printer poort LPT1, LPT2 of LPT3
CD-ROM speler
in optie:
geïsoleerde meetprobe x1 / x10: PROBE60S
bescherminghoes: GIB
niet-gestabiliseerde adapter AC ingang DC uitgang 9VDC/850mA: PS908
ook verkrijgbaar in gemonteerde versie: PCS100


Specificaties
oscilloscoop:
tijdsbasis: 0.1µs tot 100ms per divisie
triggerbron: CH1 of vrij loop
triggerniveau: regelbaar in stappen van ½ divisie
ingangsgevoeligheid: 10mV tot 3V per divisie
opnamelengte: 4079 monsters
bemonsteringsfrequentie: 800Hz tot 32MHz (Real Time)
True RMS uitlezing (enkel AC component)
transient recorder:
tijdschaal: 20ms/div tot 2000s/div
max. opnametijd: 9.4uur/scherm
automatisch bewaren van schermen of gegevens
automatische opname voor meer dan 1 jaar
markers voor tijd en amplitude
zoom functie
spectrum analyser:
frequentie bereik: 0 .. 400Hz tot 16MHz
lineaire of logaritmische tijdschaal
zoom functie
