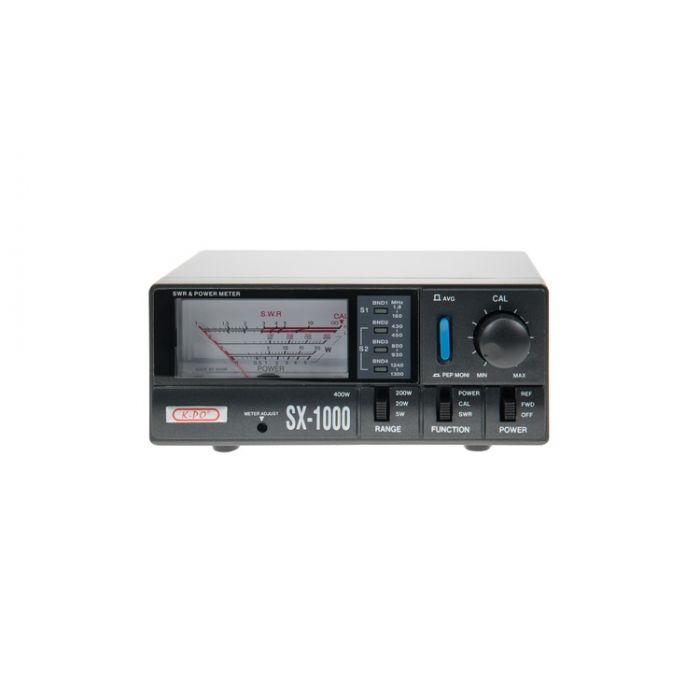

K-PO SX-1000 SWR METER

De K-PO SX-1000 is het meest compleet uitgeruste model uit deze serie. Het meet het voorwaartse vermogen, het gereflecteerde vermogen en de SWR. Twee frequentiemodi, S1: 1,8 - 160 en S2: 430 - 450 MHz / 800 - 930 MHz / 1240 - 1300 MHz, elk met hun eigen set connectoren aan de achterkant. De meter herkent automatisch het frequentiebereik in de S2-modus.

De meter heeft 1x UHF-vrouwelijke ingangsconnector en 1x UHF-vrouwelijke uitgangsconnector voor S1-modus en 1x N-vrouwelijke ingangsconnector en 1x N-vrouwelijke uitgangsconnector voor S2-modus.

Door het compacte formaat is deze meter geschikt voor het testen van zowel basis- als mobiele installaties en voor permanente installatie in uw opstelling.

Electrical data

• Backlight display / meter: Yes
• Impedance: 50 Ohm
• Power range: 1.8 - 160 MHz: 5 / 20 / 200 / 400 Watts / 430 - 1300 MHz: 200 Watts
• Accuracy: 5 Watts: ± 5%, / 20 Watts: ± 7.5% / 200 Watts: ± 10% / 400 Watts: ± 12.5%
• Minimum Power for SWR: 0.5 Watt
• Insertion loss: 1.8 - 160 MHz: 0.2 dB / 430 - 1300 MHz: 0.3 dB
• Testing function: SWR and Power (FWD and REF / AVG and PEP)
• Voltage: 13.8 Volt, for display lightning only
• 200 / 400 Watt power switch: Yes, on backside for S1 (1.8 - 160 MHz) mode only
• Maximum power handling S1: 400 Watts 25 sec on, 35 sec off
• Maximum power handling S2: 200 Watts 25 sec on, 35 sec off

Mechanical data

• Input connector: 1.8 - 160 MHz: UHF (PL) female / 430 - 1300 MHz: N female
• Output connector: 1.8 - 160 MHz: UHF (PL) female / 430 - 1300 MHz: N female
• Length: 150 mm
• Height: 65 mm
• Width: 100 mm
• Weight: 730 gram
