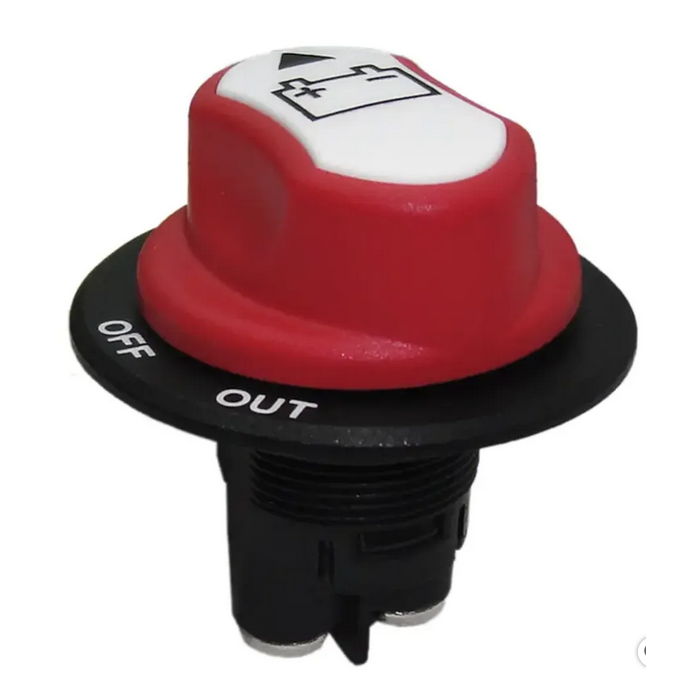

HOOFDSTROOMSCHAKELAAR 50A 12-50VDC 2 X M4

Compacte 50A Hoofdstroomschakelaar – Inbouw (max. 50V)

Compacte en betrouwbare hoofdstroomschakelaar met uitneembare draaiknop/sleutel, ideaal voor toepassingen tot 50 volt. Geschikt voor continue stroom tot 50 ampère en kortstondige piekbelasting.

Specificaties

• Spanning: Maximaal 50V DC

• Continuestroom: 50A

• Piekbelasting: 75A (max. 5 seconden)

• Bediening: Draaiknop met 3 standen (ON - OFF - OUT)

• Knop: Afneembaar in ‘OUT’-stand

• Inbouw: Paneelmontage

Schakelstanden

• ON: Schakelaar ingeschakeld

• OFF: Schakelaar uitgeschakeld

• OUT: Draaiknop kan verwijderd worden

Montage & afmetingen

• Paneelgat (rond): Ø 21,7 mm

• Afgeplatte zijden: 20,4 mm (vlak tot vlak)

• Maximale paneeldikte: 9 mm

• Inbouwdiepte: 32 mm

• Diameter voorkant: 45 mm

• Uitsteek boven paneel: 19 mm (met knop)

• Moersleutelmaat: 27 mm

Aansluitingen

• Aansluitschroeven 4 mm

• Asdiameter ca. 9 mm met lang en kort uitsteeksel, uniek profiel voor extra veiligheid

Belangrijk

• De 50A is de maximale continue stroom wanneer de schakelaar ingeschakeld is

• Niet schakelen onder belasting om beschadiging te voorkomen

• Voor optimale montage: maak een perfect passend paneelgat met afgeplatte zijden; bij een rond gat kan de schakelaar losraken, vooral bij kunststof moeren

• De draaiknop is alleen afneembaar in de speciale ‘OUT’-stand, wat ongewenst gebruik voorkomt

• Door het unieke profiel van de as is de kans klein dat iemand een verkeerde sleutel of knop gebruikt
