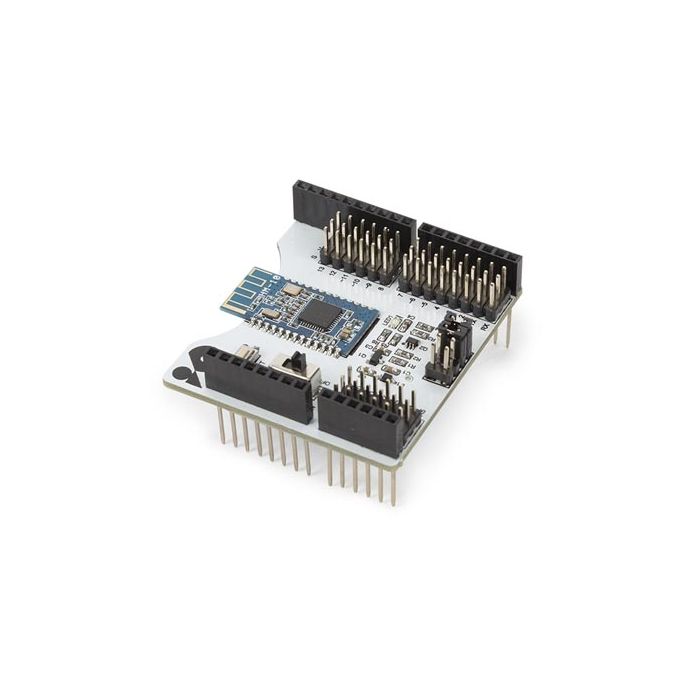

HM-10 DRAADLOOS SHIELD VOOR ARDUINO UNO

De VMA338 gebruikt een HM-10 module met Texas Instruments® CC2541 Bluetooth 4.0 chip, volledig compatibel met VMA100 UNO. Het shield verstuurt data van de digitale en analoge pinnen naar de 3 pin op het shield, via deze connector, waardoor sensoren eenvoudig aan te sluiten zijn.

Kenmerken

• brengt 14 digitale pinnen naar buiten via de 3 pin connector
• brengt 6 analoge pinnen naar buiten via de 3 pin connector
• resetknop
• met schuifschakelaar om draadloze communicatie in/uit te schakelen
• met jumper om seriële communicatie aan te sturen
• ingebouwde Texas Instruments® CC2541 Bluetooth 4.0 chip

Specificaties

• afstand tussen de pinnen: 2.54 mm
• Bluetooth® chip: Texas Instruments® CC2541
• USB-protocol: USB V2.0
• werkfrequentie: 2.4 GHz ISM-band
• modulatie: GFSK (Gaussian Frequency Shift Keying)
• zendvermogen: -23 dbm, -6 dbm, 0 dbm, 6 dbm, kan gewijzigd worden door AT-commando
• gevoeligheid: ≤ 84 dBm bij 0.1% BER
• overdrachtssnelheid: asynchroon, 6K bytes
• beveiliging: authenticatie en encryptie
• ondersteunde diensten: centrale en perifere UUID FFE0, FFE1
• verbruik: 400-800 uA (standby), 8.5 mA (overdracht)
• voeding shield: 5 VDC
• voeding HM10: 3.3 VDC
• werktemperatuur: -5 °C tot +65 °C
• afmetingen: 54 x 48 x 23 mm
• gewicht: 19 g
