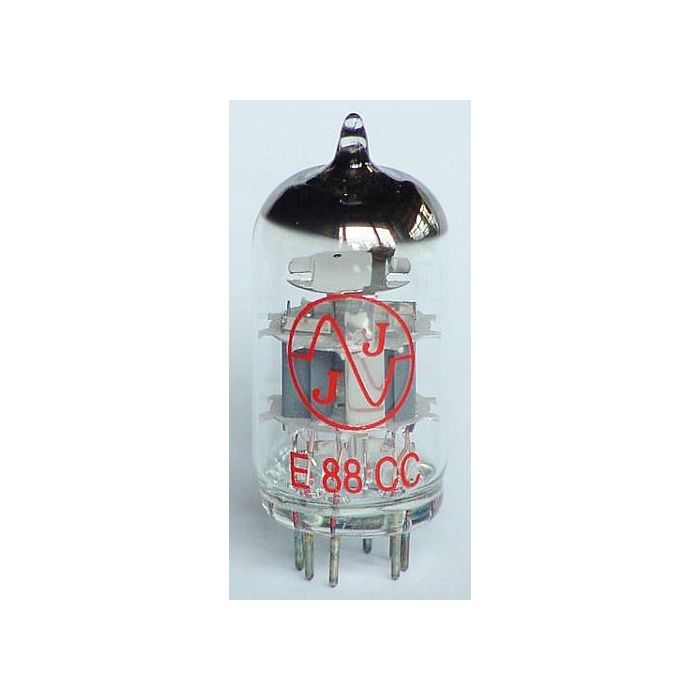

VOORVERSTERKERBUIS 9P NOVAL DUBBEL TRIODE

R. F. DOUBLE TRIODE
Base: NOVAL
Uf = 6,3 V
If = 365 mA
Typical
characteristic:
Ua = 90 V
Ug = -1,3 V
Ia = 15 mA
S = 12,5 mA/V
Ri = 2,6 kÙ
ì = 33
Limiting values:
Ua0 = 550 V
Ua(la=0) = 400 V
Ua = 220 V
Ua(War<0,8 W) = 250 V
PaR = 1,5 W
Wg1R = 0,03 W
Ik = 20 mA
Ug = -100 V
Rg = 1 MÙ
U+k/f- = 120 V
U-k/f+ = 60 V
Rk/f = 20 kÙ
Capacitances:
system I. system II.
cg/k = 3,1 3,1 pF
ca = 0,18 0,18 pF
cg/a = 1,4 1,4 pF
