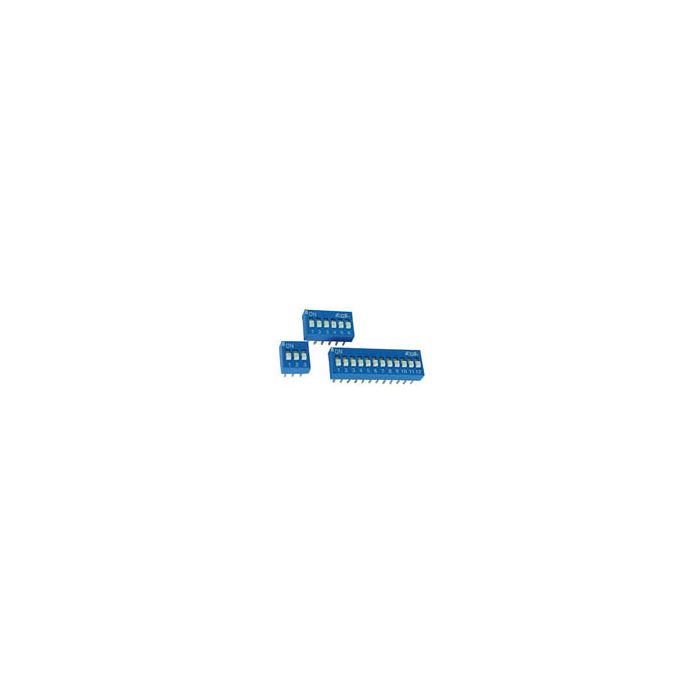

DIP SCHAKELAAR 3 POLIG

aantal schakelaars: 3
lengte: 8.62mm
mechanische levensduur: min. 10000 omschakelingen per schakelaar
elektrische levensduur: min. 5000 omschakelingen per schakelaar, 50mA / 24Vdc
waarden:
niet schakelend: 100mA, 50Vdc
schakelend: 50mA, 24Vdc
circuit: SPST
materialen en afwerking:
huls: UL94-VO, PBT versterkt met glasvezel
basis: UL94-VO, PBT versterkt met glasvezel
hendels: UL94-VO, PBT versterkt met glasvezel
aansluitingen: fosforbrons met een verguld laagje van 3 micro inches op nikkel
afdichting: d.m.v. een film in polyester
elektrische en mechanische specificaties:
contacten (carry):
(a): 50Vdc 100mA indien gesloten
(b): 24Vdc 50mA bij maak-en-verbreek
contactweerstand (bij stroom 100mA):
(a): aanvankelijk max. 30mohm
(b): 100mohm max. na levensduurtest
isolatieweerstand (bij 500Vdc): min 1000Mohm tusen aangrenzende aansluitingen
capaciteit: 5pF tussen aangrenzende aansluitingen
diëlektrische sterkte: 500Vdc / 1 minuut
werktemperatuur: geen defecten indien gebruikt tussen -40°C en +70°C
shock: DIP schakelaars weerstaan aan zaagtandgolven van 20g 11ms, waarbij de contacten niet langer dan 10ms open staan
vibratie: MIL-STD-202F-methode 201A, frequentie : 10-55-10Hz/1 min., richting : X, Y, Z drie richtingen die loodrecht op elkaar staan. Geen mechanische schade of verandering van schakelaarstand tijdens of na het testen.
merktekens: speciale merktekens aan de zij- of bovenkant zijn optioneel
verpakking:
alle DIP schakelaars worden verzonden in een standaard IC buis met alle polen in de off-stand
