D-SUB 9P MALE TERMINALBLOK DINRAIL

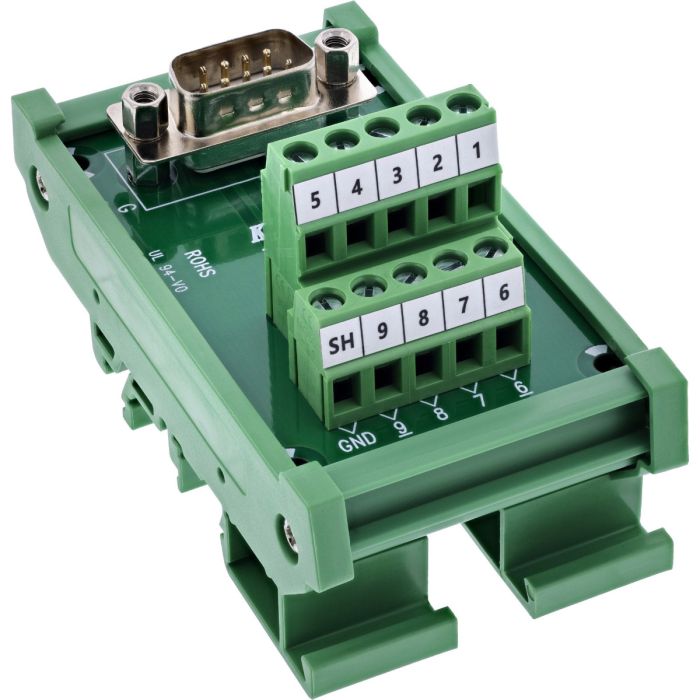

InLine® D-Sub 9 klemmenblok met DIN-rail

Het InLine® D-Sub 9 klemmenblok met connector is ontwikkeld voor overzichtelijke en betrouwbare installaties in schakelkasten en op DIN-rails. Dankzij de zijdelings toegankelijke schroefklemmen kunnen losse aders snel en zonder solderen worden aangesloten. Dit maakt het product bijzonder geschikt voor industriële automatisering, machinebesturing en service- en diagnoseopstellingen.

Belangrijkste voordelen

• Snelle installatie en tijdsbesparing
  Bedrading via schroefklemmen voor aders van 14–26 AWG. Montage met een platte schroevendraaier ≤ 2,5 mm.

• Zeker vergrendelde D-Sub verbinding
  De D-Sub 9 connector is voorzien van schroefdraad (UNC #4-40), waardoor een stevige schroefverbinding met bijpassende contra-connectoren mogelijk is.

• Breed inzetbaar in industriële toepassingen
  Ideaal voor schakelkastbouw, machinebesturing, automatisering en service- en diagnoseomgevingen.

• DIN-rail montage voor gestructureerde installaties
  De geïntegreerde DIN-railclip maakt directe, ruimtebesparende en normconforme montage in de schakelkast mogelijk.

• Betrouwbare signaalkwaliteit
  Een hoge isolatieweerstand en een nominale stroom van 0,8 A per pin garanderen stabiele en veilige signaaloverdracht.

Technische specificaties

• D-Sub connector: 9-polig, breakout-uitvoering

• Vergrendeling: Schroefdraad voor connectorvergrendeling (UNC #4-40)

• Aansluittechniek: Schroefklem met drukplaat

• Aansluitbereik: 14–26 AWG

• Bediening: Platte schroevendraaier ≤ 2,5 mm

• Nominale stroom: 0,8 A per pin

• Max. bedrijfsspanning: 100 V tussen twee signalen

• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC

• Bedrijfstemperatuur: –10 °C tot +70 °C

• Isolatielaag: EVA-isolatie aan de onderzijde

• Montage: Geschikt voor directe montage op DIN-tophoedrail

• Afmetingen: ca. 87 × 46 × 34,8 mm (L × B × H)

Een robuuste en praktische oplossing voor veilige D-Sub aansluitingen in professionele en industriële installaties.
