D-SUB 9P MALE-FEMALE TERMINALBLOK DINRAIL

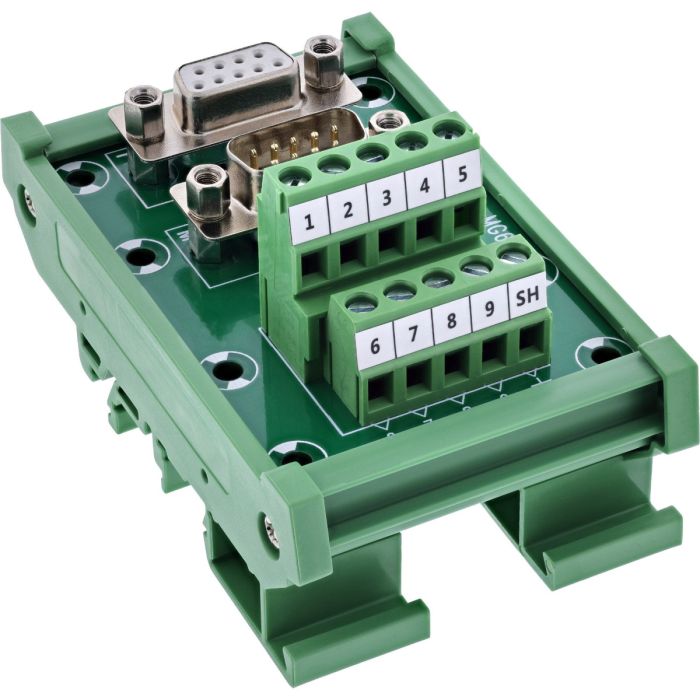

InLine® D-Sub 9 klemmenblok met gecombineerde male & female connector

Het InLine® D-Sub 9 klemmenblok met zowel female als male connector biedt een flexibele en gestructureerde oplossing voor seriële verbindingen in één module. Dankzij de dubbele interface is het ideaal als overdrachts- of aansluitpunt tussen twee apparaten.

Belangrijkste voordelen

• Snelle en eenvoudige installatie
  Schroefklemmen voor aders van 14–26 AWG maken soldeervrij aansluiten mogelijk. Montage met platte schroevendraaier ≤ 2,5 mm.

• Flexibele aansluiting dankzij dual-interface
  Eén female en één male D-Sub 9 connector met schroefdraad (UNC #4-40) voor veilige koppeling met bijpassende stekkers. Perfect voor seriële verbindingen in beide richtingen of als interface-schakelpunt.

• Breed inzetbaar in de industrie
  Geschikt voor gestructureerde installaties in schakelkasten, machinebesturing, testopstellingen en mobiele serviceomgevingen.

• DIN-rail montage voor overzichtelijke bekabeling
  De geïntegreerde DIN-railbehuizing maakt directe montage op standaard top-hat rails mogelijk. Robuust, ruimtebesparend en geschikt voor werkplaatsgebruik.

• Betrouwbare signaaloverdracht
  Hoge isolatieweerstand en een nominale stroom van 0,8 A per pin zorgen voor stabiele en veilige transmissie, ook bij continu gebruik.

Technische specificaties

• D-Sub 9 interfaces: 1× female, 1× male, met schroefdraad (UNC #4-40)

• Aansluittechniek: Schroefklem met drukplaat

• Aansluitbereik: 14–26 AWG

• Bediening: Platte schroevendraaier ≤ 2,5 mm

• Nominale stroom: 0,8 A per pin

• Max. bedrijfsspanning: 100 V tussen twee signalen

• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC

• Bedrijfstemperatuur: –20 °C tot +70 °C

• Isolatielaag: EVA-isolatie aan de onderzijde

• Montage: Geschikt voor directe montage op DIN-tophoedrail

• Afmetingen: ca. 87 × 53 × 34,8 mm (L × B × H)

Een robuuste en veelzijdige oplossing voor flexibele seriële verbindingen in industriële en professionele toepassingen.
