D-SUB 25P MALE TERMINALBLOK DINRAIL

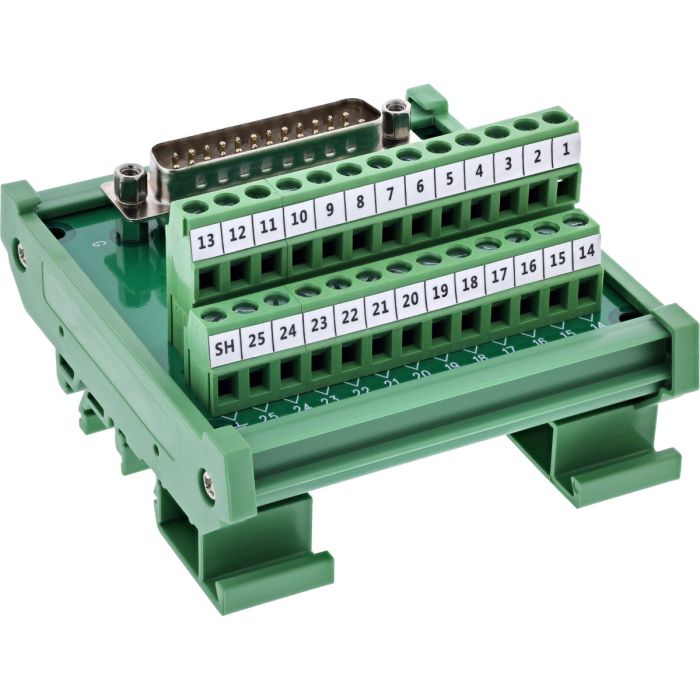

InLine® D-Sub 25 klemmenblok met 2-rij connector en genummerde aansluitingen

Het InLine® D-Sub 25 klemmenblok met 2-rij connector is ideaal voor gestructureerde bedrading op DIN-rails in industriële toepassingen. Dankzij het compacte ontwerp en de robuuste constructie is het perfect voor schakelkasten, testopstellingen en signaalverdeling.

Belangrijkste voordelen

• Snelle en eenvoudige installatie
  Schroefklemmen voor aders van 18–26 AWG maken soldeervrij aansluiten mogelijk. Montage met platte schroevendraaier ≤ 2,5 mm.

• Zeker vergrendelde D-Sub verbinding
  De 2-rij D-Sub 25 connector is voorzien van schroefdraad (UNC #4-40) voor een stevige, trillingsbestendige verbinding met bijpassende stekkers.

• DIN-rail montage volgens normen
  Robuuste behuizing met geïntegreerde DIN-railclip maakt snelle, veilige en ruimtebesparende montage mogelijk.

• Overzicht dankzij genummerde aansluitingen
  Alle 25 klemmen zijn duidelijk genummerd, wat service, documentatie en tijdelijke testopstellingen vergemakkelijkt.

• Betrouwbare signaaloverdracht
  Hoge isolatieweerstand en een nominale stroom van 0,7 A per pin zorgen voor stabiele en veilige transmissie, ook bij continu gebruik.

Technische specificaties

• D-Sub 25 connector: 2-rijig, met schroefdraad voor plugvergrendeling (UNC #4-40)

• Aansluittechniek: Schroefklem met drukplaat, genummerd

• Aansluitbereik: 18–26 AWG

• Bediening: Platte schroevendraaier ≤ 2,5 mm

• Nominale stroom: 0,7 A per pin

• Max. bedrijfsspanning: 100 V tussen twee signalen

• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC

• Bedrijfstemperatuur: –20 °C tot +105 °C

• Isolatielaag: EVA-isolatie aan de onderzijde

• Montage: Geschikt voor directe montage op DIN-tophoedrail

• Afmetingen: ca. 87 × 79 × 51 mm (H × B × D)

Een compacte, robuuste en overzichtelijke oplossing voor betrouwbare D-Sub aansluitingen in professionele en industriële omgevingen.
