D-SUB 25P FEMALE TERMINALBLOK DINRAIL

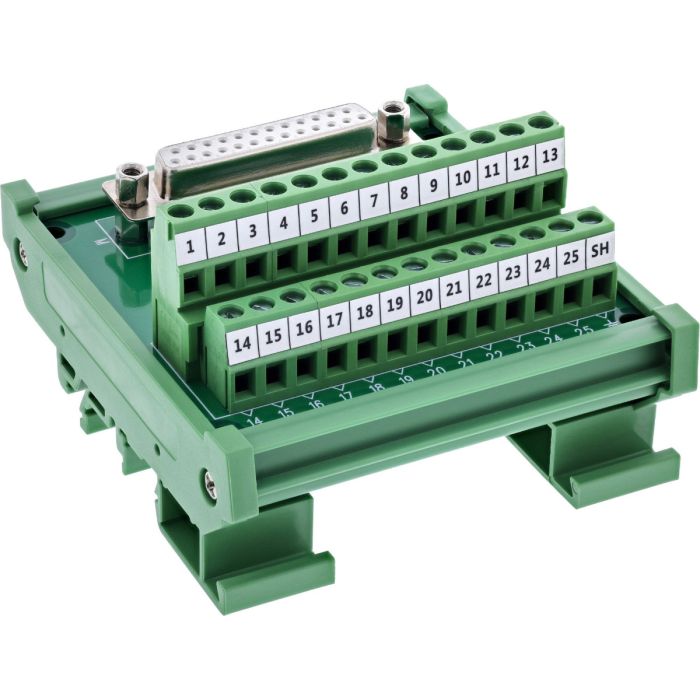

InLine® D-Sub 25 klemmenblok met 2-rij female connector

Het InLine® D-Sub 25 klemmenblok met 2-rij female connector is ontworpen voor overzichtelijke en betrouwbare bedrading op DIN-rails. Het compacte en robuuste blok is ideaal voor industriële toepassingen met hoge signaaldichtheid, zoals schakelkasten, besturingen en signaalverdeling.

Belangrijkste voordelen

• Snelle installatie
  Schroefklemmen voor aders van 18–26 AWG maken soldeervrij aansluiten mogelijk. Montage eenvoudig met platte schroevendraaier ≤ 2,5 mm.

• Zeker vergrendelde D-Sub verbinding
  De 2-rij female D-Sub 25 connector is voorzien van schroefdraad (UNC #4-40) voor stevige mechanische bevestiging met bijpassende stekkers.

• Breed inzetbaar in de industrie
  Geschikt voor gestructureerde bedrading in schakelkasten, besturings- en automatiseringssystemen of signaalverdeling.

• DIN-rail montage voor overzichtelijke installaties
  Geïntegreerde DIN-railbehuizing maakt snelle, robuuste en ruimtebesparende montage op top-hat rails mogelijk.

• Betrouwbare signaaloverdracht
  Hoge isolatieweerstand en een nominale stroom van 0,7 A per pin zorgen voor stabiele en veilige transmissie, zelfs bij continu gebruik.

Technische specificaties

• D-Sub 25 female connector: 2-rijig, met schroefdraad voor plugvergrendeling (UNC #4-40)

• Aansluittechniek: Schroefklem met drukplaat

• Aansluitbereik: 18–26 AWG

• Bediening: Platte schroevendraaier ≤ 2,5 mm

• Nominale stroom: 0,7 A per pin

• Max. bedrijfsspanning: 100 V tussen twee signalen

• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC

• Bedrijfstemperatuur: –20 °C tot +105 °C

• Isolatielaag: EVA-isolatie aan de onderzijde

• Montage: Geschikt voor directe montage op DIN-tophoedrail

• Afmetingen: ca. 87 × 79 × 51 mm (H × B × D)

Een robuuste, compacte oplossing voor betrouwbare D-Sub aansluitingen in industriële en professionele omgevingen.
