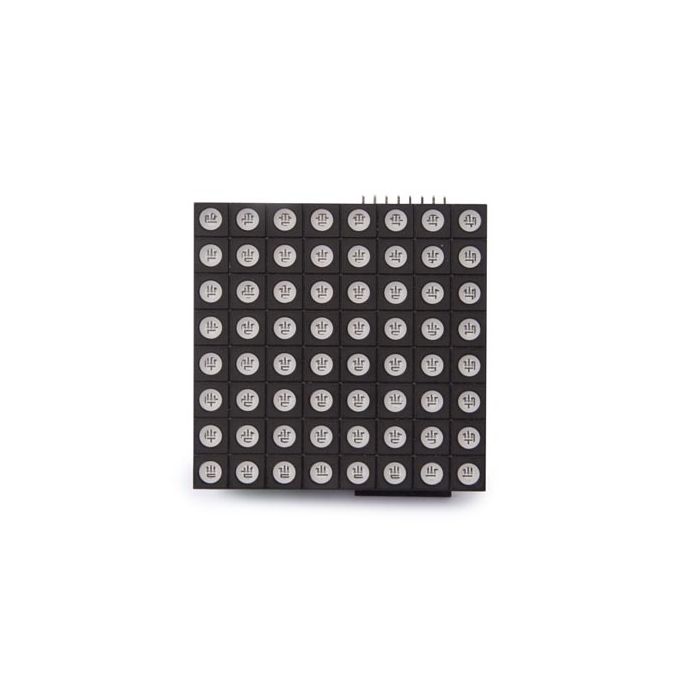

ATMEGA328 RGB LED DOT-MATRIX DRIVERBOARD

De VMA439 is een RGB-ledmatrix driverboard gebaseerd op Arduino (ATmega328P). Elk van de 3 basiskleuren (R, G & B) kunnen aangestuurd worden met een PWM-gestuurde intensiteitsresolutie van 8 + 6 bits. Kan direct worden geprogrammeerd met de Arduino IDE firmware.

Kenmerken

• 8 bits kleurenondersteuning met 6 bits correctie voor elke kleur in elke dot
• PWM hardware-ondersteuning, 16 MHz
• zonder externe circuits
• dedicated GPIO en ADC-interface
• hardware UART en I2C-communicatie
• 24 constante stroom kanalen van 100mA elk
• 8 super driver kanalen van 500mA elk
• het driverboard is gebaseerd op ATMEGA328 en werkt met IDE

Specificaties

• afmetingen module: 60 x 60 x 16 mm
• microprocessor: Atmega328P
• indicator: PWR-status
• voeding: 5 tot 7.5 VDC
• aansluiten en doorkoppelen van de voeding: aansluitklemmen
• programma-interface: UART/ISP (VMA440)
• uitbreidingsslot: haakse 8 pin 2.54 mm header
• communicatieprotocollen: UART/IIC
• stroomverbruik (zonder ledmatrix): max. 40 mA
• aandrijvingsstroom (elk kanaal): max. 500 mA
• aandrijvingsstroom (elke dot): max. 58 mA
• responstijd circuit: 10 ns
• RGB-ledmatrix kleurresolutie per dot: 16 M
• UART-overdrachtsnelheid: 9600 - 115200
