Grazioli MV7 – Dual-Band Hoogwaardige Verticale Antenne (40m + 20m)

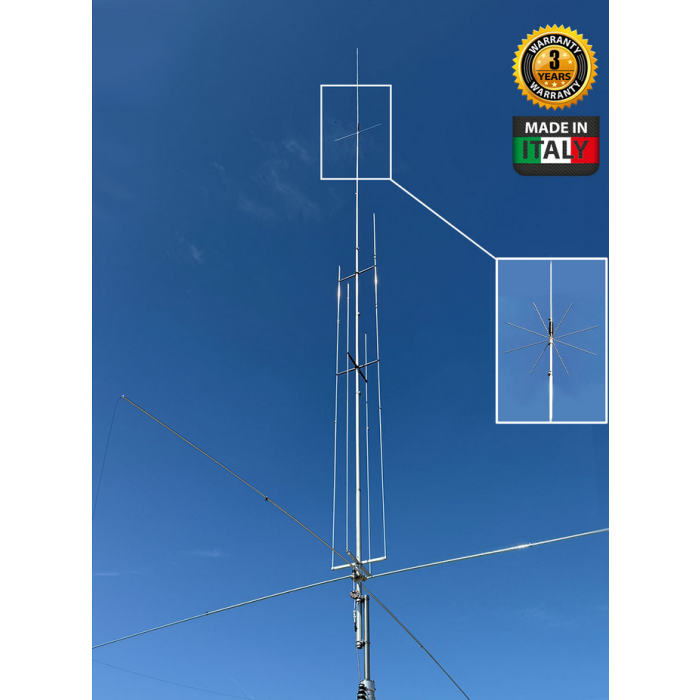

De Grazioli MV7 is ontwikkeld op basis van de bewezen MV6 en behoudt vrijwel alle mechanische eigenschappen, met uitzondering van de centrale spriet. Deze is opnieuw ontworpen als Dual Band (40 m + 20 m) door toevoeging van een spoel met capacitieve afstemming. Hierdoor wordt het onderste deel van de 20m-band ontkoppeld en krijgt de 40m-band tegelijk de juiste inductieve lading.

Het resterende stralende element – circa 2,2 meter – bestaat uit twee telescopische buizen die zijn ontworpen voor minimale windbelasting. De spriet is volledig afstelbaar voor een optimale afstemming over de hele 40m-band.

Een belangrijke innovatie ten opzichte van de MV6 is het aangepaste grondvlak met het unieke DBFC-systeem (Dual Band Folded Counterpoise, patent aangevraagd). Dit systeem creëert een dubbelband-tegengewicht via een uiterst flexibel AISI316 RVS-kabeltje van 1 mm, dat aan het uiteinde van één van de vier radials wordt bevestigd. Door het grote verschil in diameter tussen de 10 mm aluminium radialen en de 1 mm kabel ontstaat op het aansluitpunt een hoge impedantie. Daardoor loopt alleen het 40m-signaal door de kabel, terwijl de hogere banden (zoals 20m) blijven functioneren zoals voorheen.

De totale lengte van de RVS-kabel plus die van de aluminium radial vormt een enkel 1/4-golf tegengewicht voor de 40m-band. Dit wordt vervolgens teruggevouwen richting de andere radialen, waardoor de antenne geen extra draden of verlengde radials nodig heeft en toch compact blijft.

Tip: Voor locaties met harde wind wordt aanbevolen de antenne te verstevigen met niet-geleidende tuidraden via de meegeleverde bevestigingsring.

Elektrische specificaties

• Type: 1/4 λ groundplane met parallelstub

• Gain: 0 dBd (2,15 dBi)

• VSWR: <1.5:1

• Max. continu vermogen: 1500W SSB @ 40m, 3kW op overige banden

• Impedantie: 50 Ω

• Polarisatie: Verticaal

Mechanische specificaties

• Materialen: Aluminium AW6063-T66, glasvezel, messing, PTFE, RVS AISI-304/316

• Masthoogte Ø: 40–54 mm

• Max. windsnelheid: 130 km/u

• Totale hoogte: 8970 mm (incl. beugel)

• Gewicht: 8500 g

• Montage: Op mast

• Connector: UHF-female, PTFE isolator, vergulde kernpin

• Sprietlengte: 8400 mm

• Radiallengte: 2700 mm

In de verpakking

• Antenne

• Montageonderdelen

• Installatiehandleiding (Engels & Italiaans)
