AC-DC OFF-LINE SWITCHER, INTEGRATED POWER MOSFET, 85-265 VACINPUT, 66 KHZ, 120 MA OUTPUT, SMD-8

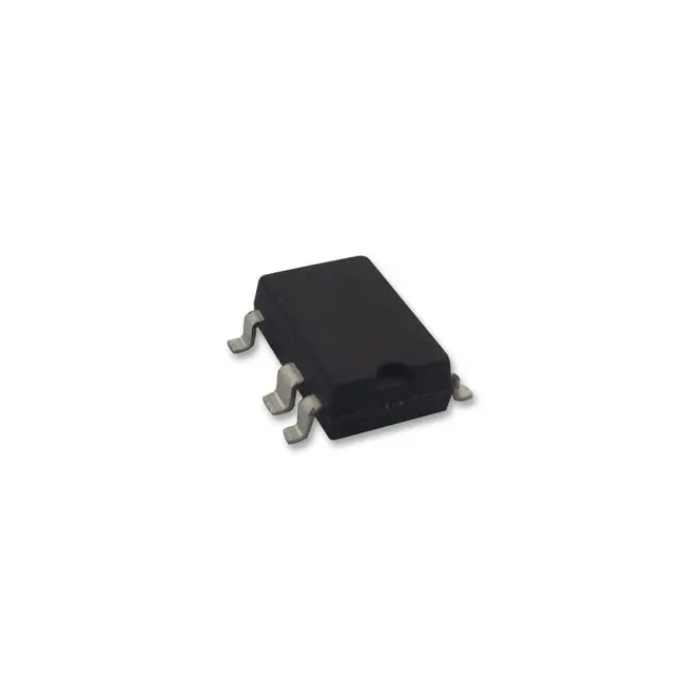

De LNK305GN-TL is een energiezuinige AC/DC converter uit de LinkSwitch™-TN serie, ontworpen voor compacte, niet-geïsoleerde voedingen. Deze IC vormt een efficiënte en kosteneffectieve vervanger voor lineaire en capacitor-dropper oplossingen.

Door de integratie van een 700V MOSFET, oscillator en diverse beveiligingsfuncties zijn slechts weinig externe componenten nodig. De voeding wordt direct via de DRAIN-pin gestart, waardoor een aparte biasvoeding overbodig is en het ontwerp eenvoudiger wordt.

De LNK305GN-TL is geschikt voor toepassingen zoals huishoudelijke apparaten, LED-drivers, timers en industriële besturingen.

Belangrijkste kenmerken

• Zeer laag componentenaantal en lage systeemkosten

• Vervangt lineaire en cap-dropper voedingen

• Ondersteunt buck, buck-boost en flyback topologieën

• Universele ingangsspanning (85–265 VAC)

• Geïntegreerde 700V power MOSFET

• Hoge efficiëntie (EcoSmart™)

• Frequentievariatie (jittering) voor lagere EMI

• Automatische herstart bij foutcondities

• Stabiele werking met minimale temperatuurinvloed

• Betere prestaties dan discrete en passieve oplossingen

Technische specificaties

• Ingangsspanning: 85 – 265 VAC

• Uitgangsstroom: tot 280 mA (CCM), 175 mA (MDCM)

• Vermogen: typisch laag verbruik (±50–80 mW no-load)

• Topologie: Buck, Buck-Boost, Flyback (niet geïsoleerd)

• Schakelspanning: 700 V

• Schakelstroom: 220 µA

• Schakelfrequentie: 66 kHz

• Behuizing: SMD DIP, 7 pins

• Montage: Surface mount

• Bedrijfstemperatuur: -40 °C tot +150 °C

• Serie: LinkSwitch™-TN

Voordelen

• Hogere efficiëntie dan lineaire en passieve oplossingen

• Lagere no-load consumptie

• Betrouwbare beveiliging tegen kortsluiting en overbelasting

• Voldoet aan internationale energie-eisen (CEC, Energy Star, EU)

Een ideale keuze voor compacte en energiezuinige netvoedingen met minimale componenten en een lage kostprijs.
