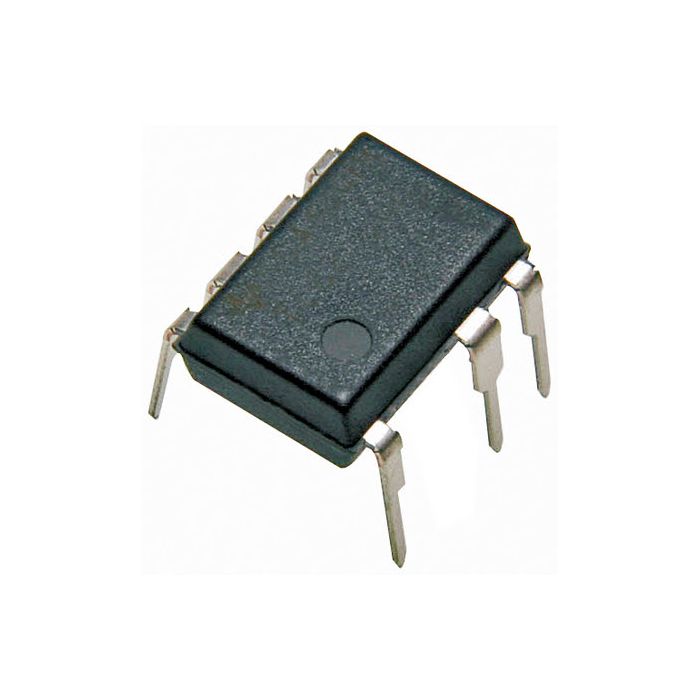

AC/DC OFF-LINE SWITCHER IC, LINKSWITCH-TN FAMILY, FLYBACK, 85 VAC - 265 VAC, 2.6 W, DIP-7

De LinkSwitch™-XT is een energiezuinige off-line schakel-IC met een geïntegreerde 700V power MOSFET. Dankzij het slimme ontwerp zijn veel externe componenten overbodig, wat resulteert in een compacte, efficiënte en kosteneffectieve voeding.

De chip haalt zowel de opstart- als werkenergie direct van de DRAIN-pin, waardoor een extra biaswikkeling en bijbehorende schakeling niet nodig zijn. Dit maakt het ontwerp eenvoudiger en verlaagt de totale systeemkosten. Met ondersteuning voor Clampless™-ontwerpen (bij o.a. de LNK362) wordt bovendien een hogere efficiëntie en minder componentgebruik bereikt.

De LinkSwitch™-XT is ideaal voor toepassingen zoals laders en adapters voor mobiele telefoons, draadloze apparaten, digitale camera’s, draagbare audioapparatuur, scheerapparaten en diverse industriële voedingen.

Belangrijkste kenmerken

• Uitgangsvermogen:

  • 2,8 W (adapter/open frame bij 230 VAC)

  • 2,6 W (adapter/open frame bij 85–265 VAC)

• Universele ingangsspanning (85–265 VAC) voor wereldwijd gebruik

• Zeer energiezuinig (EcoSmart™), beter dan lineaire en RCC-oplossingen

• Geen biaswikkeling nodig → lagere kosten en minder componenten

• Eenvoudige ON/OFF-regeling zonder extra compensatie

• Frequentievariatie (jittering) voor lagere EMI

• Automatische herstart bij kortsluiting of open lus

• Thermische beveiliging met automatische herstelmodus

• Laag stand-by verbruik:

  • <300 mW zonder biaswikkeling (bij 265 VAC)

  • <50 mW met biaswikkeling

• Snelle inschakeling zonder overshoot en uitstekende load-respons

Technische specificaties

• Ingangsspanning: 85 – 265 VAC

• Vermogen: max. 2,6 W

• Topologie: Flyback (geïsoleerd)

• Schakelspanning: 700 V

• Schakelstroom: 250 µA

• Schakelfrequentie: 132 kHz

• Behuizing: DIP, 7 pins (through-hole)

• Bedrijfstemperatuur: -40 °C tot +150 °C

• Serie: LinkSwitch-XT

Een ideale keuze voor compacte, efficiënte voedingen met minimale componenten en lage kosten.
