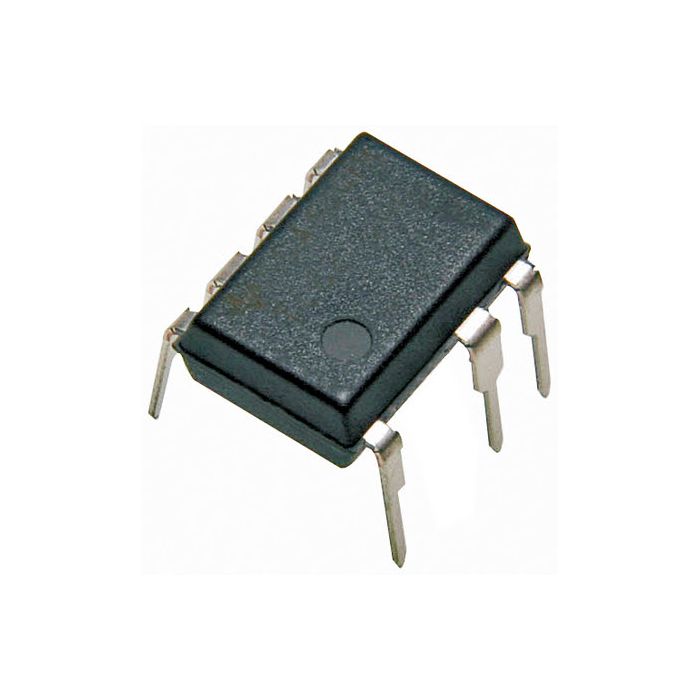

AC/DC OFF-LINE SWITCHER IC, BUCK-BOOST, FLYBACK, 85 VAC - 265 VAC, 66 KHZ, 360 MA OUTPUT, DIP-8

De LNK306PN is een energiezuinige off-line schakel-IC uit de LinkSwitch™-TN serie, ontworpen als vervanging voor lineaire voedingen en capacitive dropper oplossingen. Deze IC biedt een efficiëntere en betrouwbaardere oplossing met een minimaal aantal externe componenten.

Dankzij de geïntegreerde 700V MOSFET en eenvoudige ON/OFF-regeling is de LNK306PN ideaal voor compacte, niet-geïsoleerde voedingen tot circa 360 mA. De voeding wordt direct vanaf de DRAIN-pin gestart, waardoor een aparte voedingswikkeling niet nodig is en het ontwerp eenvoudiger en goedkoper wordt.

Geschikt voor toepassingen zoals consumentenelektronica, LED-verlichting, industriële systemen en automatisering.

Belangrijkste kenmerken

• Zeer laag componentenaantal (ideaal voor compacte ontwerpen)

• Vervangt lineaire en cap-dropper voedingen

• Ondersteunt buck, buck-boost en flyback topologieën

• Universele ingangsspanning (85–265 VAC)

• Geïntegreerde 700V power MOSFET

• Hoge efficiëntie en lager energieverbruik (EcoSmart™)

• Frequentievariatie (jittering) voor sterk verminderde EMI (~10 dB)

• Automatische herstart bij foutcondities (kortsluiting/open loop)

• Ingebouwde stroombegrenzing en thermische beveiliging

• Snelle opstart zonder overshoot en stabiele regeling

• Geschikt voor gebruik met standaard 1 mH inductoren

Technische specificaties

• Ingangsspanning: 85 – 265 VAC

• Uitgangsstroom: tot ca. 360 mA

• Vermogen: max. 80 mW (no-load typisch verbruik)

• Topologie: Buck, Buck-Boost, Flyback (niet geïsoleerd)

• Schakelspanning: 700 V

• Schakelfrequentie: 66 kHz

• Behuizing: DIP, 7 pins

• Montage: Through-hole

• Bedrijfstemperatuur: -40 °C tot +150 °C

• Serie: LinkSwitch™-TN

Voordelen

• Hogere efficiëntie dan passieve en lineaire oplossingen

• Betere vermogensfactor dan capacitor-fed voedingen

• Lage stand-by consumptie (typisch 50–80 mW zonder belasting)

• Voldoet aan internationale energie-eisen (o.a. CEC, Energy Star, EU)

Een uitstekende keuze voor eenvoudige, betrouwbare en energiezuinige netvoedingen met minimale componenten en lage kosten.
