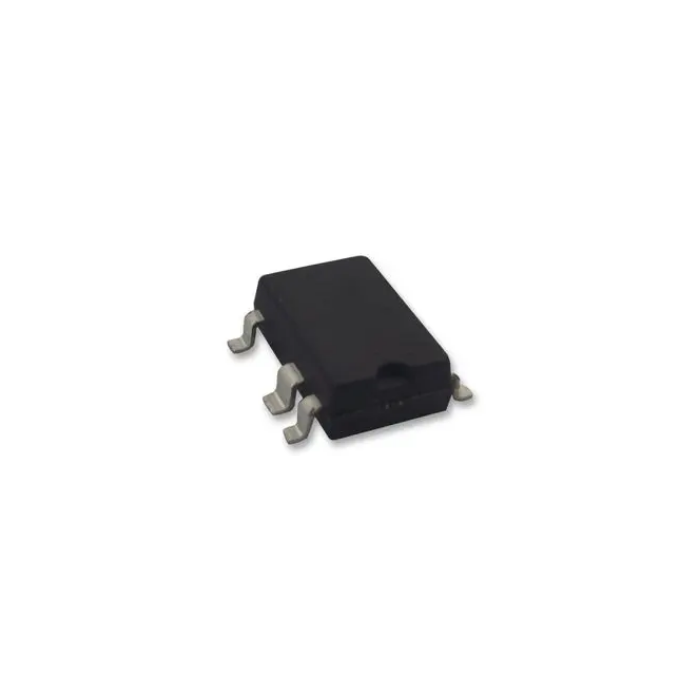

AC/DC CONVERTER, BUCK/BUCK-BOOST/FLYBACK, 85 TO 265 VAC IN,SMD-8

De LNK306GN-TL is een compacte en energiezuinige AC/DC converter uit de LinkSwitch™-TN serie, ontworpen voor niet-geïsoleerde voedingen. Deze IC is een uitstekende vervanger voor lineaire en capacitor-dropper oplossingen en biedt hogere efficiëntie met een minimaal aantal externe componenten.

Dankzij de geïntegreerde 700V MOSFET, oscillator en beveiligingsfuncties is een eenvoudig en betrouwbaar ontwerp mogelijk. De voeding wordt direct via de DRAIN-pin gestart, waardoor een aparte voedingsvoorziening overbodig is.

De LNK306GN-TL is ideaal voor toepassingen zoals huishoudelijke apparaten, timers, LED-drivers en industriële besturingen.

Belangrijkste kenmerken

• Zeer laag componentenaantal en lage systeemkosten

• Vervangt lineaire en cap-dropper voedingen

• Ondersteunt buck, buck-boost en flyback topologieën

• Universele ingangsspanning (85–265 VAC)

• Geïntegreerde 700V power MOSFET

• Hoge efficiëntie (EcoSmart™)

• Frequentievariatie (jittering) voor lagere EMI

• Automatische herstart bij kortsluiting of open lus

• Stabiele prestaties met geringe temperatuurafwijking

• Hoge vermogensfactor en betere prestaties dan passieve oplossingen

Technische specificaties

• Ingangsspanning: 85 – 265 VAC

• Uitgangsstroom: tot 360 mA (CCM), 225 mA (MDCM)

• Topologie: Buck, Buck-Boost, Flyback (niet geïsoleerd)

• Schakelspanning: 700 V

• Schakelstroom: 250 µA

• Schakelfrequentie: 66 kHz

• Behuizing: SMD, 8 pins

• Montage: Surface mount (SMD)

• Bedrijfstemperatuur: -40 °C tot +150 °C

• Serie: LinkSwitch™-TN

Voordelen

• Hogere efficiëntie dan lineaire en passieve oplossingen

• Lage no-load consumptie (typisch 50–80 mW)

• Betrouwbare bescherming tegen foutcondities

• Voldoet aan internationale energie-eisen (CEC, Energy Star, EU)

Een ideale oplossing voor compacte, kostenefficiënte netvoedingen met hoge prestaties en minimale componenten.
