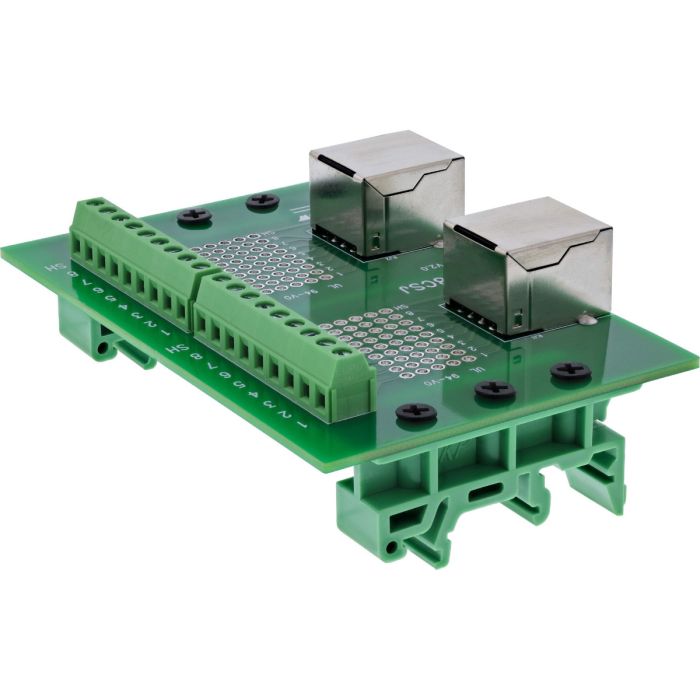

2 X RJ45 FEMALE HORIZONTAAL MET TERMINAALBLOK DINRAIL

InLine® RJ45 klemmenblok met dubbele connector en aparte signalering

Het InLine® RJ45 klemmenblok met twee rechte RJ45-sockets (8P8C) en aparte terminalstrip is ontworpen voor gestructureerde netwerkverbindingen in schakelkasten, testomgevingen en embedded systemen. Het blok maakt snelle, overzichtelijke en betrouwbare Ethernet-aansluitingen mogelijk.

Belangrijkste voordelen

• Snelle installatie
  Twee schroefklemstrips voor elk 8 aders plus afscherming zorgen voor soldeervrij aansluiten. Bedrading eenvoudig met platte schroevendraaier ≤ 2,5 mm, geschikt voor 16–26 AWG.

• Dubbele RJ45-interface met gescheiden signalering
  De twee sockets zijn volledig onafhankelijk verbonden met de terminalstrips. Ideaal voor parallelle kabelroutes, redundantieoplossingen of testmetingen.

• DIN-rail montage voor overzichtelijke integratie
  Robuuste behuizing met voorgemonteerde DIN-railclip maakt snelle, ruimtebesparende montage op top-hat rails mogelijk.

• Veelzijdig in industriële toepassingen
  Geschikt voor Ethernet-signaalverdeling, machinecommunicatie, embedded projecten en netwerkdiagnose in testomgevingen.

• Betrouwbare signaaloverdracht
  Hoge isolatieweerstand en een nominale stroom van 1,0 A per pin zorgen voor stabiele en veilige datatransmissie, ook bij continu gebruik.

Technische specificaties

• RJ45 interface: 2× 8P8C bus (rechte uitvoering)

• Schroefklemstrips: 2× 9 terminals (8 signalen + afscherming), steek 5,0 mm, met drukplaat

• Aansluitbereik: 16–26 AWG

• Bediening: Platte schroevendraaier ≤ 2,5 mm

• Nominale stroom: 1,0 A per pin

• Max. bedrijfsspanning: 100 V tussen twee signalen

• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC

• Bedrijfstemperatuur: –20 °C tot +70 °C

• Isolatielaag: EVA-isolatie aan de onderzijde

• Montage: Voorbereid voor DIN-tophoedrail

• Afmetingen: ca. 60,45 × 89,7 × 43,0 mm (B × H × D)

Een robuuste en professionele oplossing voor betrouwbare en gestructureerde Ethernet-aansluitingen in industriële en testomgevingen.
