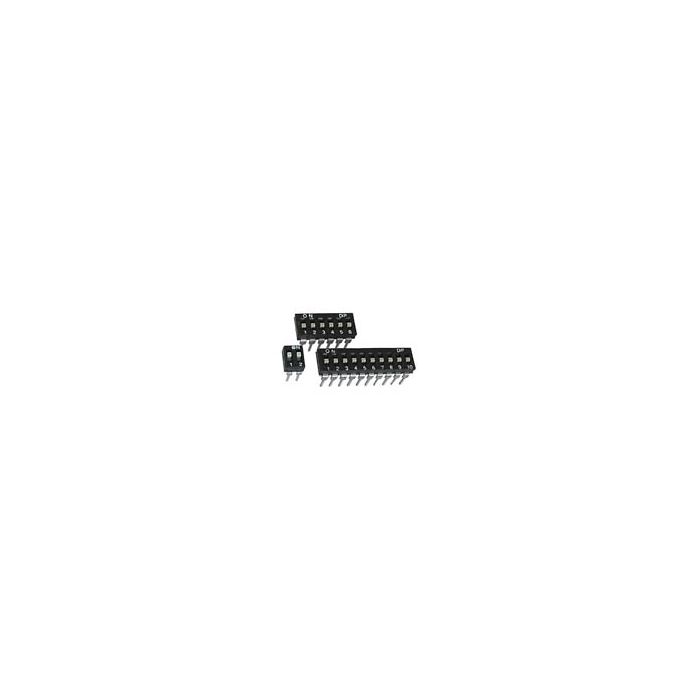

DIP SCHAKELAAR 8 POLIG LOW PROFILE

Specificaties

aantal schakelaars: 8
afmetingen:
A: 21.40mm
B: 17.78mm
materiaal en afwerking:
basis en huls: UL94-VO, PBT versterkt met glasvezel
hendel: UL94-VO, PBT versterkt met glasvezel
aansluitingen: messing
contacten: koperlegering
vergulde contacten: 3 micro inches goud op 50 micro inches nikkel
vertinde aansluitingen: 90/10 soldeer
elektrische en mechanische specificaties:
contacten (carry):
(a): 50Vdc 100mA indien gesloten
(b): 24Vdc 50mA bij maak-en-verbreek
contactweerstand (bij stroom 100mA):
(a): aanvankelijk max. 30mohm
(b): 100mohm max. na levensduurtest
isolatieweerstand (bij 500Vdc): min 1000Mohm tusen aangrenzende aansluitingen
capaciteit: 5pF tussen aangrenzende aansluitingen
diëlektrische sterkte: 500Vdc / 1 minuut
werktemperatuur: geen defecten indien gebruikt tussen -40°C en +70°C
shock: DIP schakelaars weerstaan aan zaagtandgolven van 20g 11ms, waarbij de contacten niet langer dan 10ms open staan
vibratie: MIL-STD-202F-methode 201A, frequentie : 10-55-10Hz/1 min., richting : X, Y, Z drie richtingen die loodrecht op elkaar staan. Geen mechanische schade of verandering van schakelaarstand tijdens of na het testen.
merktekens: speciale merktekens aan de zij- of bovenkant zijn optioneel
verpakking:
alle DIP schakelaars worden verzonden in een standaard IC buis met alle polen in de off-stand
